產品官方型號：風冷式高溫型冷凍式干燥機
產品介紹：
AIR COOLED
HIGH TEMPERATURE REFRIGERANT DRYER
風冷式高溫型冷凍式干燥機

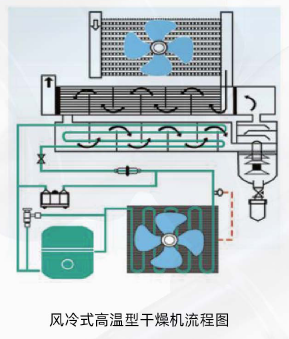

工作原理
壓縮空氣中水蒸氣的量是由壓縮空氣的含水量決定的。在保持壓縮空 氣壓力基本不變的情況下，當溫度下降時，空氣的含水能力亦下降，原為 氣態的水份變?yōu)橐簯B(tài)。冷凍式干燥機就是根據這一除濕原理，利用制冷裝 置使壓縮空氣冷卻到一定的露點溫度，使其中的氣態水份凝聚為液態。再 通過分離器使氣液分離與自動排水器將水排出，從而使壓縮空氣得到干 燥。
風冷冷凍式干燥機的制冷散熱裝置是風冷式散熱器，通過風機將制冷 系統中高壓部分熱量吹冷，隨風吹出的風量帶走。

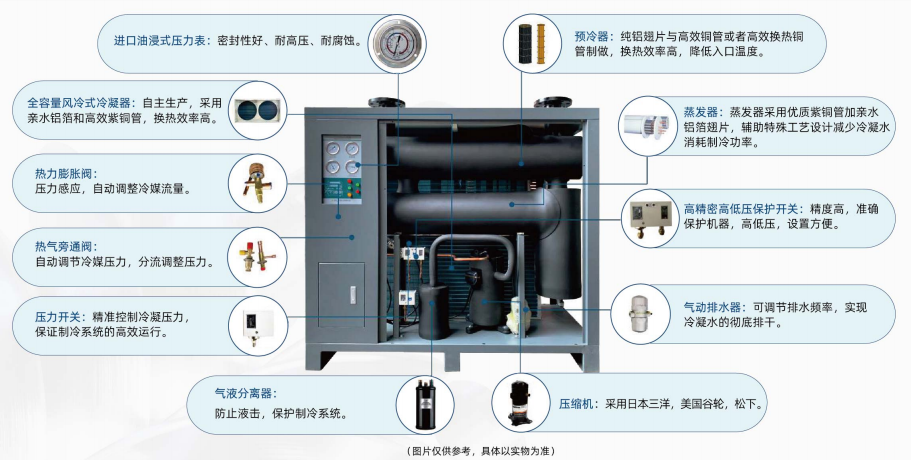

產品特點
•嚴格按照IS09001 s GB150. ISO7183冷干機標準、QS、壓力容器檢驗 規范進行設計制造生產和測試，確保產品安全，可靠運行；
•熱交換器，風冷式冷凝器自主生產，采用親水鋁箔，換熱效率高；
•無基礎安裝，在合理環境溫度下均可安裝；
•采用外轉子風機，風量大，壽命長；
.制冷零部件、控制元件均采用國際優質品牌，提高使用壽命；
•采用全封閉制冷壓縮機，壽命長，噪音低，性能可靠，能效高；
•設備結構設計合理，采用黃金比例的設計理念超強的結構立體感；
•高效率的氣水分離裝置配合優良的自動排水閥，持續穩定的將冷凝水排出 機外；
•散熱系統帶自動壓力開關自動控制風機電源，做到較大限度的省電效果， 同比節電30%以上。
•良好的排水系統設計，不堵塞，帶過濾網可定期清洗；
•獨特的制冷系統設計：溫度低且不結冰，良好的冷媒過濾系統，無堵冰現 象；有效去除壓縮空氣水份；
工況與技術指標
進氣溫度IAT. | 10~60°C |
冷卻方式Cooling | 風冷 Air Cooled |
環境溫度Ambient Temp | 2~40°C |
工作露點 Pressure Dew Point | 2~10°C |
工作壓力 Working Pressure | 0.6-1 .OMPa |
注：其它特殊標準可定制
根據一般壓縮空氣干燥器選型指南，冷干機設計基于以下參數，工作壓力7br,環境溫度38。。。對不同的工作壓力和溫度，需考慮以下校正系數。
表一：壓縮空氣進氣溫度修正系數表(C1)
進氣溫度(°C) | 32 | 35 | 38 | 40 | 42 | 45 | 50 | 55 | 60 |
修正系數 | 1.53 | 1.39 | 1.25 | 1.2 | 1.06 | 1 | 0.83 | 0.68 | 0.58 |
表二：進氣壓力修正系數(C2)
進氣壓力Mpa | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 |
修正系數 | 0.76 | 0.86 | 0.93 | 1 | 1.04 | 1.07 | 1.12 |
表三：
壓力露點(°C) | 3 | 7 | 10 1 |
修正系數 | 0.7 | 0.85 | 1 |
表四：環境溫度修正系數(C4)
環境溫度(°C) | 25 | 30 | 35 | 38 | 40 | 45 |
修正系數 | 11 | 1.06 | 1.03 | 1 | 0.96 | 0.71 |
風冷式高溫型冷凍式干燥機規格參數
型號 TYPE | 空氣處理量 AIR HANDLING CAPACITY (Nm/min) | 制冷壓縮機功率 | 電源 POWERSUPPLY (V/Hz) | 管徑 INLET/ OUTLET | 外形尺寸 DIMENSIONS(mm) | 建議匹配空壓機功率 | 重量 WEIGHT(KG) | ||
長 LENTH | 寬 WIDTH | 高 HEIGHT | |||||||
LD-015AH | 1.5 | 0.625 | 220 | G1,r | 730 | 420 | 770 | 7.5 | 61 |
LD-020AH | 2.0 | 0.625 | 220 | G1" | 730 | 420 | 770 | 11 | 61 |
LD-026AH | 2.6 | 0.705 | 220 | G1" | 730 | 420 | 800 | 15 | 68 |
LD-038AH | 3.8 | 0.88 | 220 | G1-1/2" | 780 | 540 | 1010 | 22 | 102 |
LD-069AH | 6.9 | 1.23 | 220 | G1-1/2" | 1000 | 540 | 1010 | 37 | 138 |
LD-110AH | 11.0 | 1.98 | 220 | G2" | 1240 | 650 | 1140 | 55 | 205 |
LD-140AH | 14.0 | 2.68 | 380 | G2-1/2" | 1240 | 650 | 1140 | 75 | 215 |
LD-180AH | 18.0 | 3.1 | 380 | G2-1/2" | 1400 | 700 | 1260 | 90 | 283 |
LD-220AH | 22.0 | 3.65 | 380 | DN80 | 1450 | 700 | 1340 | 110 | 324 |
LD-280AH | 28.0 | 4.54 | 380 | DN80 | 1450 | 700 | 1340 | 150 | 358 |
LD-320AH | 32.0 | 5.43 | 380 | DN80 | 1550 | 750 | 1400 | 160 | 408 |
LD-380AH | 38.0 | 5.81 | 380 | DN100 | 1900 | 950 | 1620 | 200 | 585 |
LD-460AH | 46.0 | 6.75 | 380 | DN100 | 1900 | 950 | 1620 | 250 | 630 |
LD-550AH | 55.0 | 9 | 380 | DN125 | 2100 | 1000 | 1790 | 315 | 815 |
LD-670AH | 67.0 | 10.1 | 380 | DN150 | 2100 | 1400 | 2060 | 355 | 1106 |
LD-750AH | 75.0 | 11.3 | 380 | DN150 | 2100 | 1450 | 2200 | 400 | 1223 |
LD-850AH | 85.0 | 13.62 | 380 | DN150 | 2100 | 1450 | 2300 | 450 | 1685 4 |
注：漢鐘風冷式高溫型冷凍式干燥機使用條件：電源220V~380V/50Hz制冷劑的具體種類以機器設備銘牌為準，自LD-670AH型起標配為敞開式設 計，以上技術數據與規格，如有更改，恕不另行通知。具體數據以實際為準。
主機介紹:
1、國內自主研發、生產廠
2、漢鐘主機是國產空壓機主要供應商
3、軸承采用世界品牌，降低噪音，延長使用壽命
4、低的尖端速度導程設計，提升容積效率
5、耐高負載的設計，性能先進的專用齒形
6、運轉穩定、牢固、使用壽命長
7、轉子采用德國加工設備制造，確保零件尺寸精度
主要設備:
鑄造設備：
先進的鑄造設備，自主化鑄造系統生產，可滿足 各種不同客戶需求。
加工設備：
先逬的CNC轉子齒形研磨機，使?jié)h鐘壓縮機在制 造技術加工精度都領先于同業。
測量設備：
先進的三次元量床機，確保了轉子型線的設計要 求達到優良的齒形匹配。
測試設備：
自動化主機測試系統環節，每一臺主機都經過嚴 格的性能指標測試，以滿足客戶對高品質的要求。
倉儲設備：
先逬的AS/RS自動倉儲系統，LGV與RGV自動供料 系統，漢鐘精機彈性生產系統，用高效快捷的交期供 應客戶。
本公司具有國家頒發的《全國工業產品生產許可證》及《節能產品認證證書》，是正規的空壓機生產廠家。
本公司生產的節能空壓機比市面上普通空壓機省電35%-50%。
本公司生產的節能空壓機,震動小、噪音低、使用壽命長、保修期長,哲成實業節能空壓機整機質保1年。
本公司擁有優秀的工程師團隊，精通各機型的使用特性及各行業的使用要求。
|
05.服務好： 售前：工程師可在售前免費向您提供專業的空壓機選型及管路規劃。確保您選到合適的空壓機產品。 售中：工程師負責現場設備的調試、開通.在設備調試成功之后,書面給出用戶調試報告單,并現場培訓用戶使用. 售后：公司擁有專業的售后服務體系，可及時地在各地為您提供優質的售后服務。 |
|
深圳市哲成機電設備有限公司 咨詢熱線：0755-29863595 電話：0755-29863595 傳真：0755-29863503 手機：13823267292 電郵：sy_singfo@163.com 地址：深圳市寶安區沙井街道東塘社區環鎮路旁恒源花園第6棟B單元 |
高品質無油壓縮空氣
●提供“CLASS 0”等級的清潔無油壓縮空氣
●根據ISO 8573-1（壓縮空氣-污染物與純度等級），由第三方認證機構（TüV）對日立無油式螺桿壓縮機（DSP） ISO-8573-1排出的壓縮空氣的油分濃度進行了測量。日立無油式螺桿壓縮機（DSP）通過試驗結果證明了壓縮空氣中的含油量達到了象征最高清潔空氣品質的“CLASS 0”等級標準。
高性能主機
●不銹鋼制轉子
●在采用耐腐蝕性、耐久性優秀的特殊不銹鋼作為轉子材料的同時，還對轉子的齒面進行高精度研磨加工。三維齒形修正技術，可以確保在熱膨脹的前提下，運轉中轉子間的最適間隙。高性能涂層日立空壓機獨創的涂層技術，不僅保證了轉子能夠承受單級壓縮中超過300°C的高溫，還能夠最大限度抑制主機在效率及壓縮空氣潔凈度方面等的性能下降。相同電機功率時的比較DSP單級機在1級壓縮達到規定壓力（0.69MPa）后，空氣在后冷卻器被冷卻，因此，在結構上零部件數量比兩級機少，當然初期成本也較之便宜。另外，壓縮機主機只有1個，維護成本也約減一半。
公司的經營目標是把空壓機系統設備的節能效應做到最大化，目前取得的效果具體在以下4方面：
1、空壓機節省30-50%；
2、干燥機節省50%以上；
3、排水器達到零排放，節能100%；
4、平時保養占空壓機費用絕大部分，可以節省60%以上；
作為專業空壓機系統設備銷售及技術服務公司，哲成空壓機系統設備一向以優質的產品、良好的服務和全方位的技術支持而為人稱道。在廣大客戶的支持下，公司日益壯大。讓我們攜手并進，不忘初心，共圖發展。
歡迎各界人士及新老客戶光臨我們公司實地考察、指導！
